Тележки с 3 седлами

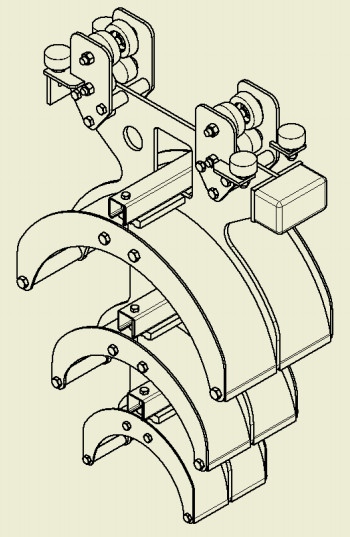

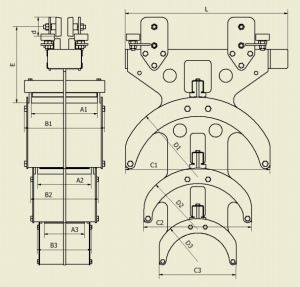

Тип тележки - WGWK-490/360/260
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 360 мм - 30 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? A3∗ - ?
В1 - А+30 мм В2 - А+30 мм В3 - А+30 мм
С1 - 490 мм С2 - 360 мм С3 - 260 мм
D1 - 490 мм D2 - 360 мм D3 - 260 мм
L - 550 мм E - 280 мм h - 830 мм
d - 115 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.

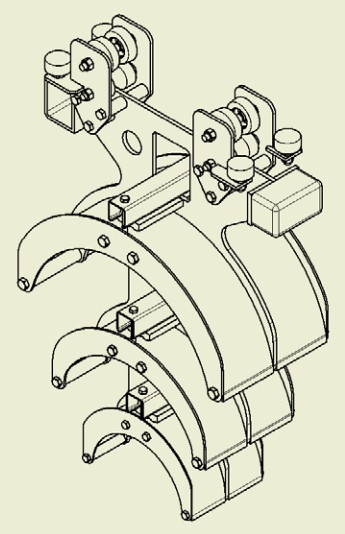

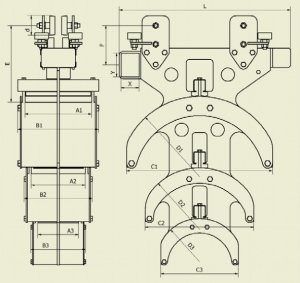

Тип тележки - WGWK-Z-490/360/260
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 360 мм - 30 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? A3∗ - ?
В1 - А+30 мм В2 - А+30 мм В3 - А+30 мм
С1 - 490 мм С2 - 360 мм С3 - 260 мм
D1 - 490 мм D2 - 360 мм D3 - 260 мм
L - 615 мм E - 280 мм h - 830 мм
F - 160 мм X - 100 мм Y - 140 мм
d - 115 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.

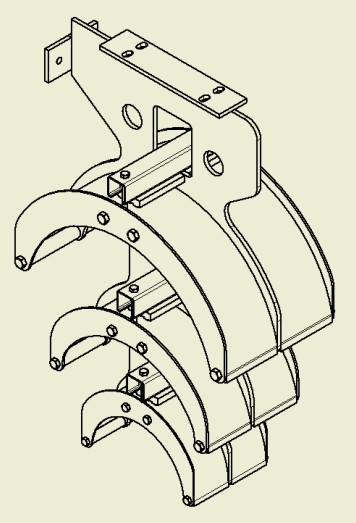

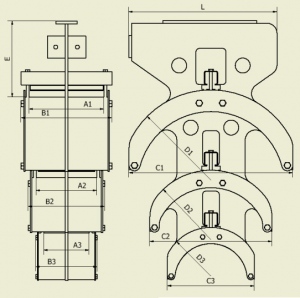

Тип концевого зажима - WGWK-ZK-490/360/260
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 360 мм - 30 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? A3∗ - ?
В1 - А1+30 мм В2 - А2+30 мм В3 - А3+30 мм
С1 - 490 мм С2 - 360 мм С3 - 260 мм
D1 - 490 мм D2 - 360 мм D3 - 260 мм
L - 445 мм E - 230 мм h - 775 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
