Тележки с 2 седлами

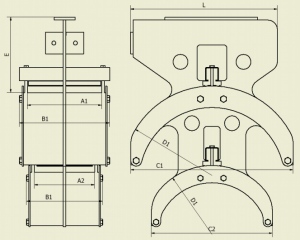

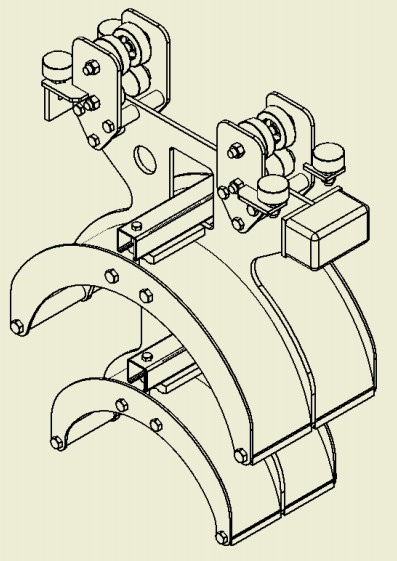

Тип тележки - WGWK-360/260
Максимальный диаметр кабеля:
для седла с диаметром 360 мм - 30 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 360 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 360 мм D2 - 260 мм E - 270 мм
L - 550 мм h - 575 мм d - 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.

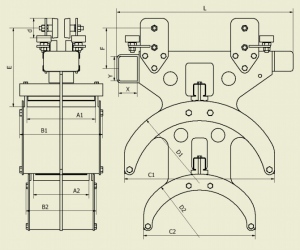

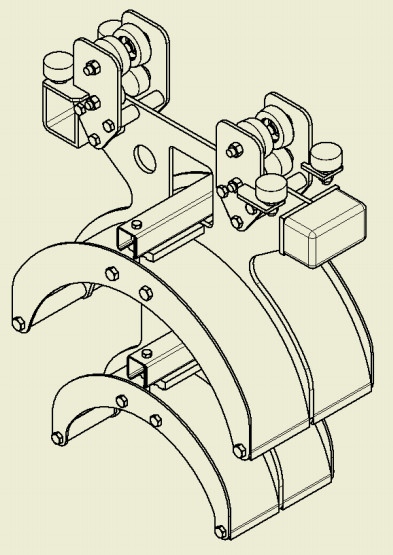

Тип тележки - WGWK-Z-360/260
Максимальный диаметр кабеля:
для седла с диаметром 360 мм - 30 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 360 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 360 мм D2 - 260 мм E - 270 мм
L - 615 мм h - 575 мм d - 85 мм
F - 150 мм X - 60 мм Y - 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.

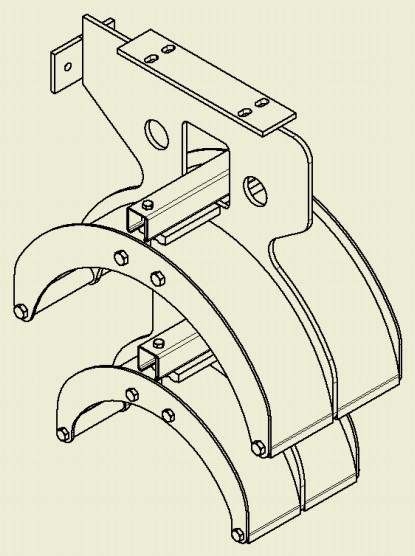

Тип концевого зажима - WGWK-ZK-360/260
Максимальный диаметр кабеля:
для седла с диаметром 360 мм - 30 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 360 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 360 мм D2 - 260 мм E - 270 мм
L - 445 мм h - 535 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.

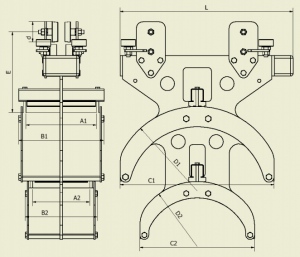

Тип тележки - WGWK-460/260
Максимальный диаметр кабеля:
для седла с диаметром 460 мм - 38 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 460 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 460 мм D2 - 260 мм E - 270 мм
L - 550 мм h - 655 мм d - 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-460/260
Максимальный диаметр кабеля:
для седла с диаметром 460 мм - 38 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 460 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 460 мм D2 - 260 мм E - 270 мм
L - 615 мм h - 555 мм d - 85 мм
F - 140 мм X - 80 мм Y - 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-460/260
Максимальный диаметр кабеля:
для седла с диаметром 460 мм - 38 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 460 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 460 мм D2 - 260 мм E - 230 мм
L - 445 мм h - 500 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-460/360
Максимальный диаметр кабеля:
для седла с диаметром 460 мм - 38 мм
для седла с диаметром 360 мм - 30 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 460 мм
В1 - А+30 мм В2 - А+30 мм С2 - 360 мм
D1 - 460 мм D2 - 360 мм E - 270 мм
L - 550 мм h - 670 мм d - 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-460/360
Максимальный диаметр кабеля:
для седла с диаметром 460 мм - 38 мм
для седла с диаметром 360 мм - 30 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 460 мм
В1 - А+30 мм В2 - А+30 мм С2 - 360 мм
D1 - 460 мм D2 - 360 мм E - 270 мм
L - 615 мм h - 670 мм d - 85 мм
F - 150 мм X - 80 мм Y - 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-460/360
Максимальный диаметр кабеля:
для седла с диаметром 460 мм - 38 мм
для седла с диаметром 360 мм - 30 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 460 мм
В1 - А+30 мм В2 - А+30 мм С2 - 360 мм
D1 - 460 мм D2 - 360 мм E - 230 мм
L - 445 мм h - 600 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-490/260
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 490 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 490 мм D2 - 260 мм E - 270 мм
L - 550 мм h - 655 мм d - 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-490/260
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 490 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 490 мм D2 - 260 мм E - 270 мм
L - 615 мм h - 665 мм d - 85 мм
F - 140 мм X - 80 мм Y - 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-490/260
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 260 мм - 22 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 490 мм
В1 - А+30 мм В2 - А+30 мм С2 - 260 мм
D1 - 490 мм D2 - 260 мм E - 230 мм
L - 445 мм h - 615 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-490/360
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 360 мм - 30 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 490 мм
В1 - А+30 мм В2 - А+30 мм С2 - 360 мм
D1 - 490 мм D2 - 360 мм E - 270 мм
L - 550 мм h - 670 мм d - 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-490/360
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 360 мм - 30 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 490 мм
В1 - А+30 мм В2 - А+30 мм С2 - 360 мм
D1 - 490 мм D2 - 360 мм E - 270 мм
L - 615 мм h - 670 мм d - 85 мм
F - 150 мм X - 100 мм Y - 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-490/360
Максимальный диаметр кабеля:
для седла с диаметром 490 мм - 40 мм
для седла с диаметром 360 мм - 30 мм
Размеры : A1∗ - ? A2∗ - ? С1 - 490 мм
В1 - А+30 мм В2 - А+30 мм С2 - 360 мм
D1 - 490 мм D2 - 360 мм E - 230 мм
L - 445 мм h - 630 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
