Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 7 м/сек
- Максимальная длина цепи (L, макс.) 42A – 40 м
- Максимальная длина цепи (L, макс.) 42K, 42Y – 30 м
Проведение расчетов:
 |
L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 75 | 100 | 150 | 200 |
| H (мм) | 62 | 62 | 62 | 62 |
| X (мм) | 208 | 258 | 358 | 458 |
| Y (мм) | 236 | 314 | 471 | 628 |

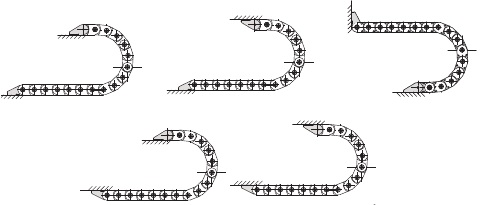

СХЕМА НАГРУЗКИ
Пластиковый вертикальный сепаратор
| для открытого типа | для закрытого типа |
  |
  |

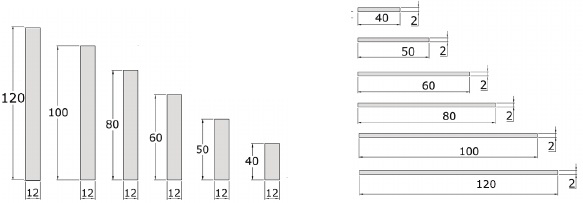

Пластиковый горизонтальный сепаратор

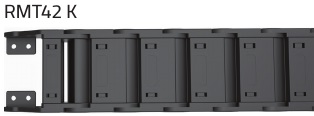

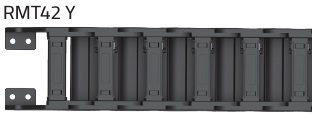

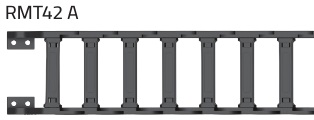

Элемент крепления
 |
 |
 |
|
 |

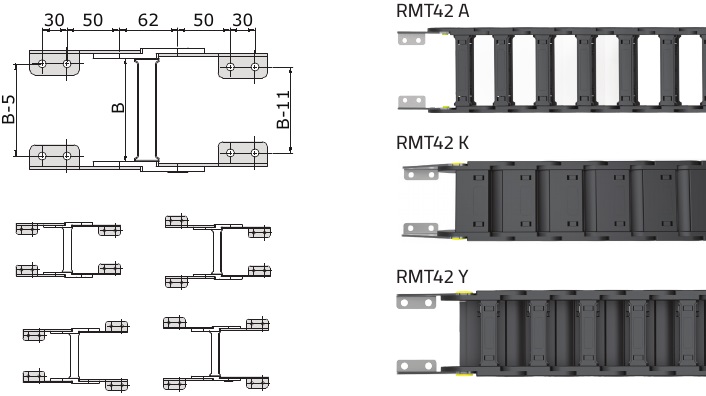

Стальной элемент крепления
