Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 7 м/сек
- Максимальная длина цепи (L, макс.) – 40 м
Проведение расчетов:
 |

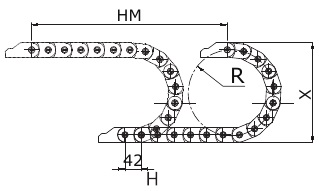

L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 40 | 75 | 100 | 125 |
| H (мм) | 42 | 42 | 42 | 42 |
| X (мм) | 122 | 192 | 242 | 292 |
| Y (мм) | 126 | 236 | 314 | 393 |

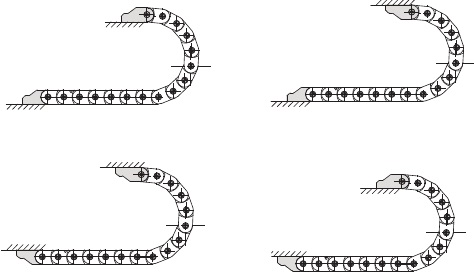

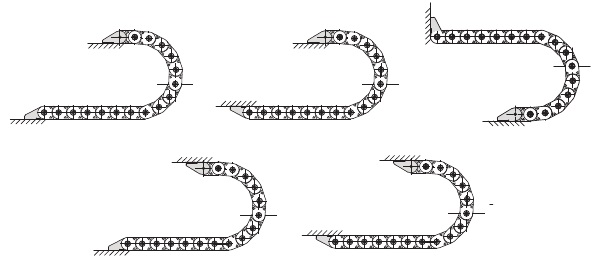

СХЕМА НАГРУЗКИ

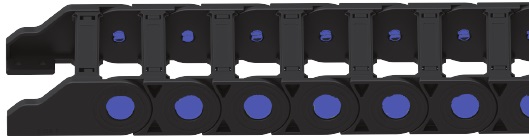

Тип кабелеукладочной цепи RMT 25А
| RMT25 | A | 050 | R075 |
| Высота внутри |
Конструкция
открытая
|
Ширина внутри | Радиус изгиба |
| Модель | A | B | C | D | R | W |
| Высотавнутри,мм | Ширинавнутри,мм | Высотанаружная, мм | Ширинанаружная,мм | Радиусизгиба,мм | Вес, кг/м | |
| RMT25 A 040 R ... | 25 | 40 | 42 | 62 | 40, 75, 100, 125 | 1,044 |
| RMT25 A 050 R ... | 50 | 72 | 1,092 | |||
| RMT25 A 060 R ... | 60 | 82 | 1,140 | |||
| RMT25 A 080 R ... | 80 | 102 | 1,236 | |||
| RMT25 A 100 R ... | 100 | 122 | 1,332 |

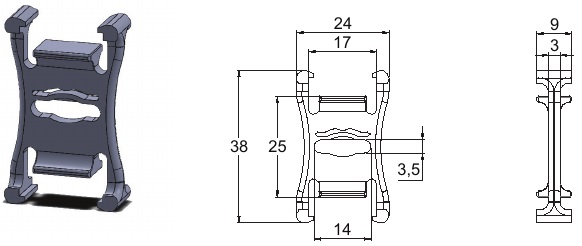

Пластиковый вертикальный сепаратор - RMT25 SP

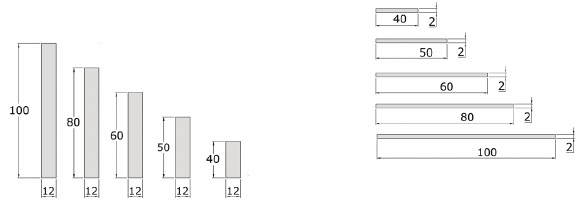

Пластиковый горизонтальный сепаратор - RMT SP HOR

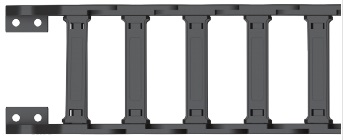

Пластиковый элемент крепления - RMT25 P
 |
 |
 |
|

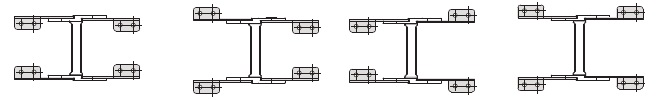

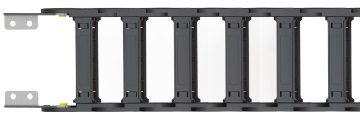

Стальной элемент крепления - RMT25 M
 |
 |
 |
|
 |
|
