Материал:
- PA6 с 30% стекло волокна
-
Диапазон рабочей температуры: -30 °C + 130 °C
-
Максимальная скорость 9 м/сек
-
Максимальная длина цепи (L, макс.) – 5 м

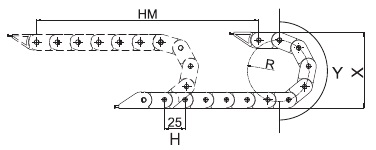

Проведение расчетов:
 |
L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R × 2 + C | Y = R × π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
- Радиус изгиба - 25
- H (мм) - 25
- X (мм) - 70
- Y (мм) - 78,5

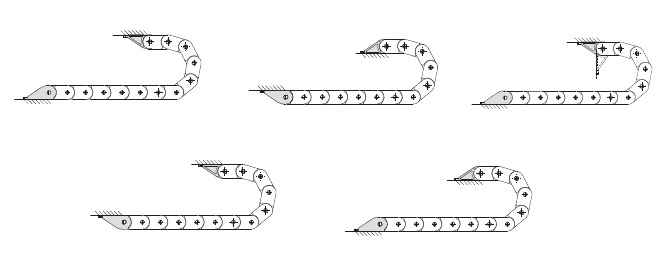

СХЕМА НАГРУЗКИ

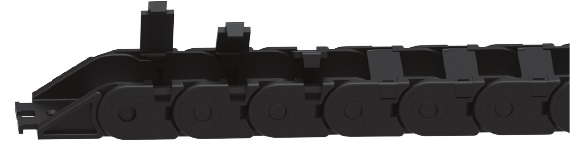

Тип кабелеукладочной цепи RMT 15A
RMT 15 |
A |
015 |
R025 |

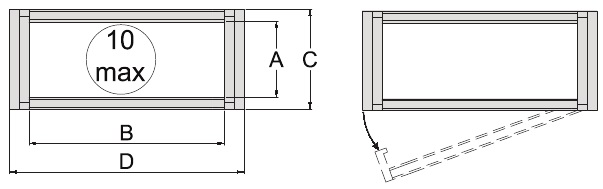

| Высота внутри | Конструкция открытая | Ширина внутри | Радиус изгиба |
- A - высота внутри: 15 мм
- B - ширина внутри: 15 мм
- C - высота наружная: 20 мм
- D - ширина наружная: 23 мм
- R - радиус изгиба: 25 мм
- W - вес: 0,266 кг/м

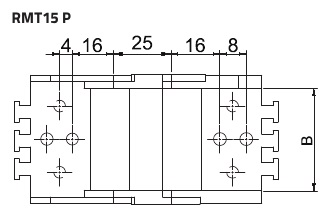

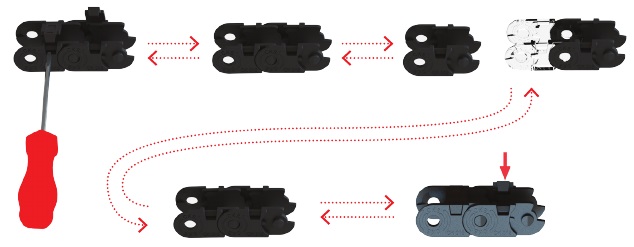

Элемент крепления - RMT15 P
 |
 |
 |
