Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 9 м/сек
- Максимальная длина цепи (L, макс.) – 30 м
Проведение расчетов:
 |

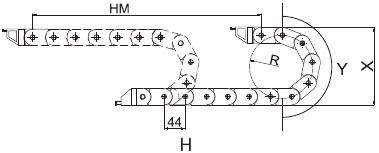

L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 40 | 75 | 100 | 125 |
| H (мм) | 44 | 44 | 44 | 44 |
| X (мм) | 112 | 182 | 232 | 282 |
| Y (мм) | 126 | 236 | 314 | 393 |

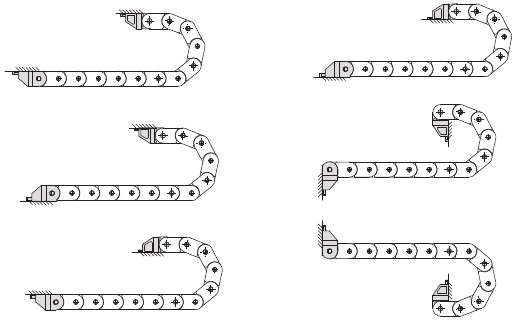

СХЕМА НАГРУЗКИ
Тип кабелеукладочной цепи RMT 24A
| RMT24 | A | 025 | R040 |
| Высота внутри | Конструкция открытая | Ширина внутри | Радиус изгиба |

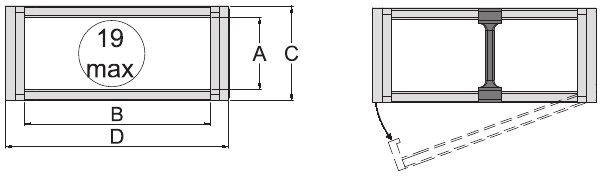

| Модель | A | B | C | D | R | W |
| Высотавнутри,мм | Ширинавнутри,мм | Высотанаружная, мм | Ширинанаружная,мм | Радиусизгиба,мм | Вес, кг/м | |
| RMT24 A 025 R ... | 24 | 25 | 32 | 39 | 40, 75, 100, 125 | 0,582 |
| RMT24 A 040 R ... | 24 | 40 | 32 | 54 | 0,621 | |
| RMT24 A 050 R ... | 24 | 50 | 32 | 64 | 0,658 | |
| RMT24 A 060 R ... | 24 | 60 | 32 | 74 | 0,668 |

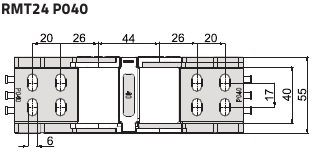

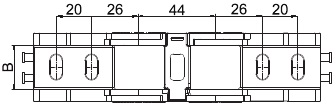

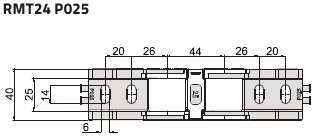

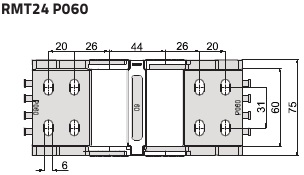

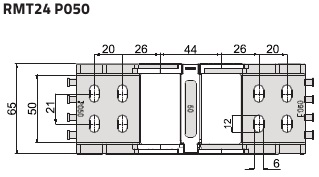

Пластиковый элемент крепления - RMT24 P
 |
 |
 |
 |
 |
 |
