Материал:
- Цинкованная сталь / * Нержавеющая сталь
- Диапазон рабочей температуры: -40 °C + 130 °C
- Максимальная скорость 1-2 м/сек
- Максимальная длина цепи (L, макс.) – 100 м
Проведение расчетов:
 |

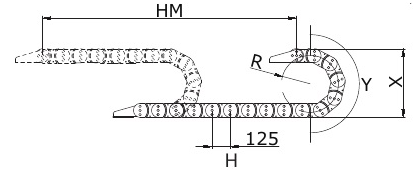

L - Расчетная длина гусеницы HM - Длина движения толкателя X - Высота монтажа толкателя Y - Длина гусеницы по радиусу H - Длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 150 | 200 | 250 | 300 | 400 |
| H (мм) | 125 | 125 | 125 | 125 | 125 |
| X (мм) | 400 | 500 | 600 | 700 | 1000 |
| Y (мм) | 471 | 628 | 785 | 942 | 1413 |
СХЕМА НАГРУЗКИ

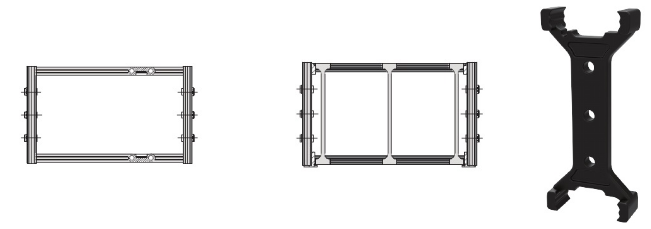

Горизонтальный сепаратор |
Пластиковые вертикальный сепаратор |
Стальной вертикальный сепартор |
 |
 |
 |

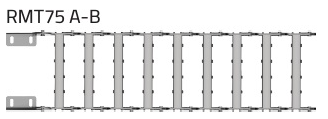

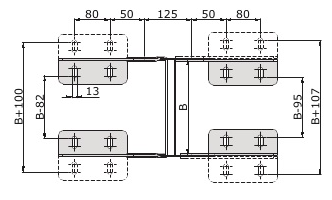

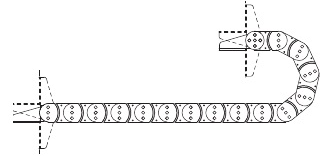

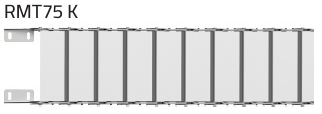

Стальной элемент крепления
 |
 |
 |
