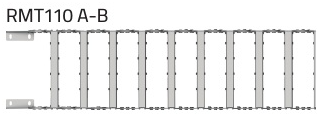

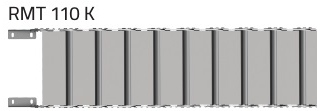

Материал:
- Цинкованная сталь / * Нержавеющая сталь
- Диапазон рабочей температуры: -40 °C + 130 °C
- Максимальная скорость 1-2 м/сек
- Максимальная длина цепи (L, макс.) – 100 м

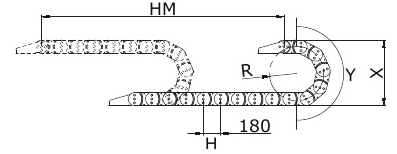

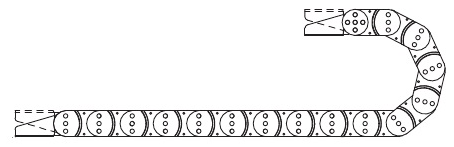

Проведение расчетов:
 |
L - Расчетная длина гусеницы HM - Длина движения толкателя X - Высота монтажа толкателя Y - Длина гусеницы по радиусу H - Длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 250 | 300 | 350 | 400 | 500 | 600 | 800 | 1000 |
| H (мм) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| X (мм) | 645 | 745 | 845 | 945 | 1145 | 1345 | 1745 | 2145 |
| Y (мм) | 785 | 942 | 1099 | 1256 | 1570 | 1884 | 2512 | 3140 |
СХЕМА НАГРУЗКИ

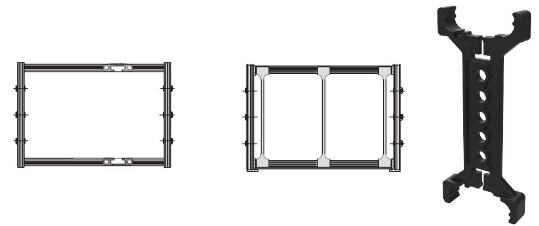

Горизонтальный сепаратор |
Пластиковый вертикальный сепаратор |
Стальной вертикальный сепаратор |
 |
 |
 |

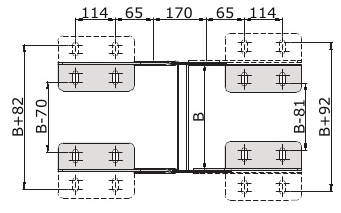

Стальной элемент крепления
 |
 |
 |
